Gruppbostäder
Prefabricerade klimatskal med låga CO2-utsläpp och hälsosamt inomhusklimat. Kort byggtid, minskade risker ger nöjda beställare och brukare.
Byggsystem som samverkar
EVIA utvecklar prefabricerade byggsystem för grunder, väggar och tak. Våra system bygger på naturmaterial, cellglas och industriell prefabricering. Målet är att skapa byggnader med sunt inomhusklimat, låg klimatpåverkan och lång livslängd. EVIAs byggsystem passar särskilt bra för gruppbostäder vilket innefattar LSS-boenden,BMSS-boenden, äldreboenden och liknande boendemiljöer. Här behöver byggnaden klaramer än regelverkets miniminivåer. Den ska vara trygg, tyst, fuktsäker, energieffektiv ochbehaglig att leva i varje dag. Vi bygger inte bara hus med god prestanda och lågt klimatavtryck. Vi bygger hem och vardagsmiljöer för människor som ofta tillbringar en stor del av sin tid inomhus.
EVIA Biofibre yttervägg
På gruppboenden ställs höga krav på byggnaden, den ska vara miljöanpassad, säker, tyst och tillgänglig. Samtidigt ska det vara en lugn och stabil miljö för de boende. EVIA Biofibre uppfyller alla dessa krav, med högsta byggkvalitet och möjliggör långsiktigt hållbara, hälsosamma byggnader som möter klimatmål.
EVIA Biofibre - Bättre inomhusklimat och lägre klimatavtryck
EVIAs väggsystem består av trä- eller hampafiberisoleringutvecklat för att möta höga tekniska och miljömässiga krav.
Låg klimatpåverkan. Reduktion av CO₂ med upp till 70 % jämfört med motsvarande konventionell yttervägg.
Tystare inomhusmiljö. Ljudreduktion med 52 dBhalverar ljudet mot vad som förväntas av en yttervägg.
Energisnålt. U-värde på 0,11. Energisnålt byggsystem och värmetröga material ger lägre energibehov och jämnare temperatur över dygnet.
Brandsäkerhet. Lever upp till kravställningar för vårdbyggnader upp till 2 våningar.
Plug & Play - Effektiv och trygg byggprocess EVIA Biofibre är utvecklat för att möta den breda kravbilden som ställs på LSS-byggnader. Väggelementen anpassas för det specifika projektet och dess funktion garanteras.
Detta jämfört med att kunden själv projekterar nya olika lösningar för varje projekt. Ytterväggarna tillverkas i EVIAs fabrik i Lindome och monteras snabbt och säkert över hela landet.
Se vår film från LSS Annestorp som byggdes för Emrahus i Mölndal. För uppbyggand av vägg se produkt Biofibre vägg.
Referensprojekt
-
Annestorp - LSS
Emrahus uppför LSS-boenden med hög energistandard och passivhusteknik. Detta projekt byggs i Lindome, Mölndals kommun. EVIA Biofibre yttervägg med Hunton Nativo träfiberisolering levererat.
-
Komministern - Gruppboende
Ett gruppboende i Umeå uppförs med fokus på klimatreducerande åtgärder. Betongfri Koljern-grund levererat.
-
LSS Möllarp
I Helsingborg uppförs ett LSS-boende med fokus på klimatreducerande materialval. Betongfri Koljern-grund levererat
-
Broschyr EVIA koncept gruppbostäder
EVIA Biofibre Tak - Prefabricerade takmoduler
På tak ställs hårda krav och de skall skydda mot regn, kyla och fukt under lång tid. Det skaockså bidra till låg energianvändning, ett jämnt inomhusklimat och en trygg byggprocess. EVIA Biofibre är ett prefabricerat taksystem med isolering av träfiber, hampafiber eller termoträ som blåses in. Takmodulerna tillverkas under kontrollerade former i EVIAs fabrik iLindome och monteras snabbt på byggarbetsplatsen. Resultatet blir ett robust taksystem med låg klimatpåverkan, hög byggkvalitet och material som bidrar till ett sunt inomhusklimat.
Lägre klimatpåverkan och tryggare byggnader
EVIAs takmoduler bygger på naturmaterial med goda tekniska egenskaper. Materialen ersätter konventionell isolering och kan hantera variationer i fukt och temperatur.
Låg klimatpåverkan. Biofibre tak minskar klimatavtrycket betydligt.
Energisnålt. Takmodulerna projekteras efter beställarens energikrav. Normal isolertjocklek är 400–500 mm. Den välisolerade konstruktionen minskar värmeförlusterna och energibehovet.
Jämnare inomhustemperatur. Naturfiber kan lagra värme och jämna ut temperaturväxlingar över dygnet. Det ger ett behagligare inomhusklimat och minskar risken för höga temperaturer under varma dagar.
Fuktsäker konstruktion. Naturfiber kan ta upp och avge fukt när klimatet förändras. Det ger en robust och diffusionsöppen takkonstruktion.
Hälsosam inomhusmiljö utan emissioner.
Brandsäkerhet. Takmodulerna projekteras för att uppfylla byggnadens och verksamhetens brandkrav.

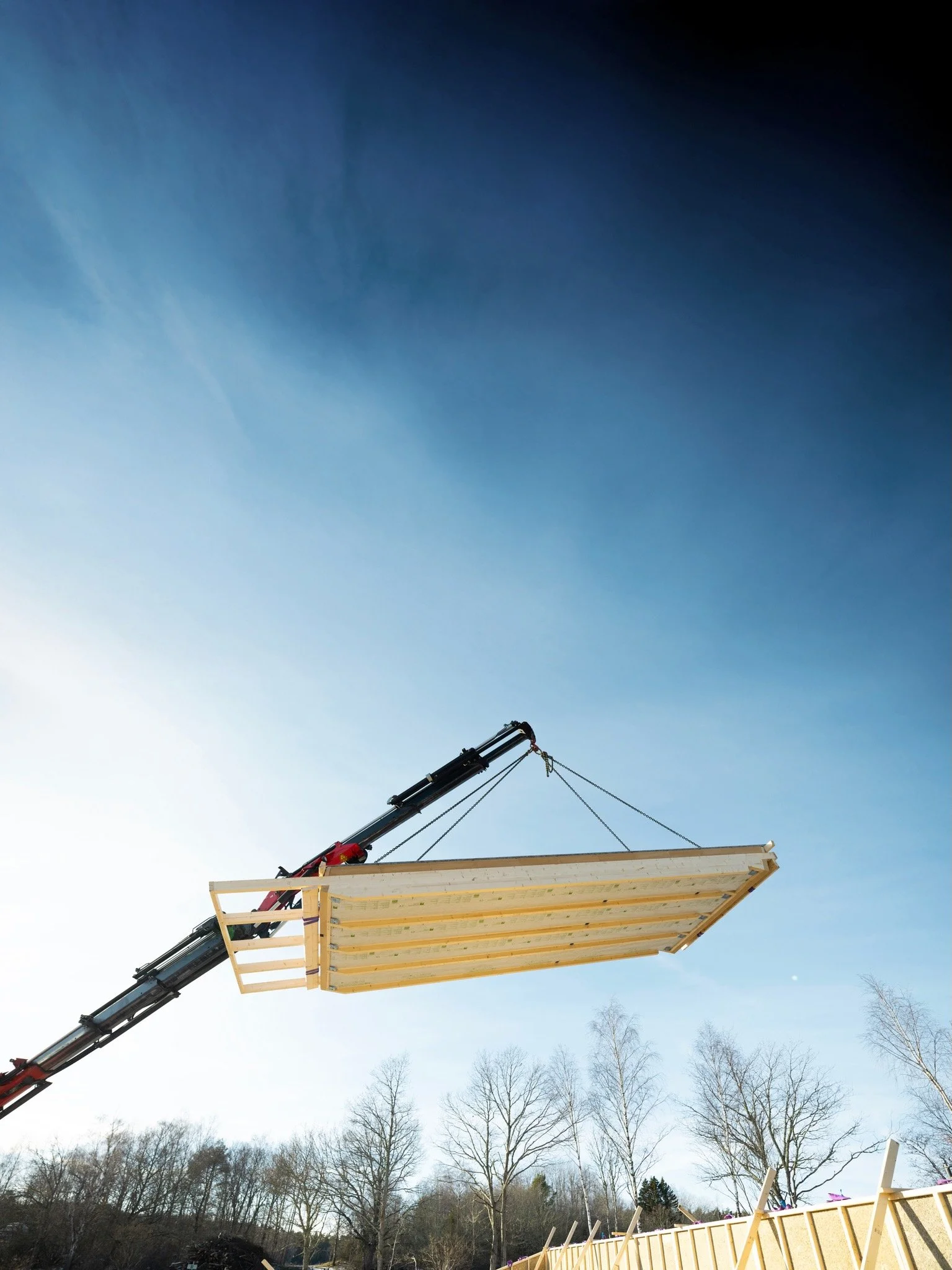

Plug & Play ger en snabb och trygg byggprocess. EVIA Biofibre takmoduler anpassas för varje projekt och tillverkas inomhus under torra och kontrollerade former. Det ger jämn kvalitet och minskar risken för fuktproblem under byggtiden. De färdiga modulerna levereras till byggarbetsplatsen och lyfts direkt på plats. Huset får snabbt ett tätt tak som skyddar stomme och väggar mot nederbörd. Byggprocessen blir mindre väderberoende och tidplanen blir enklare att hålla. Prefabriceringen ger mindre spill, färre arbetsmoment och en renare arbetsmiljö.
Biofibre väggar och tak skapar lugnare miljöer
För de boende i en gruppbostad är inomhusmiljön något av de absolut viktigaste för byggnaden. De tillbringar stor del av sin tid inomhus så visst är de värda det allra bästa?

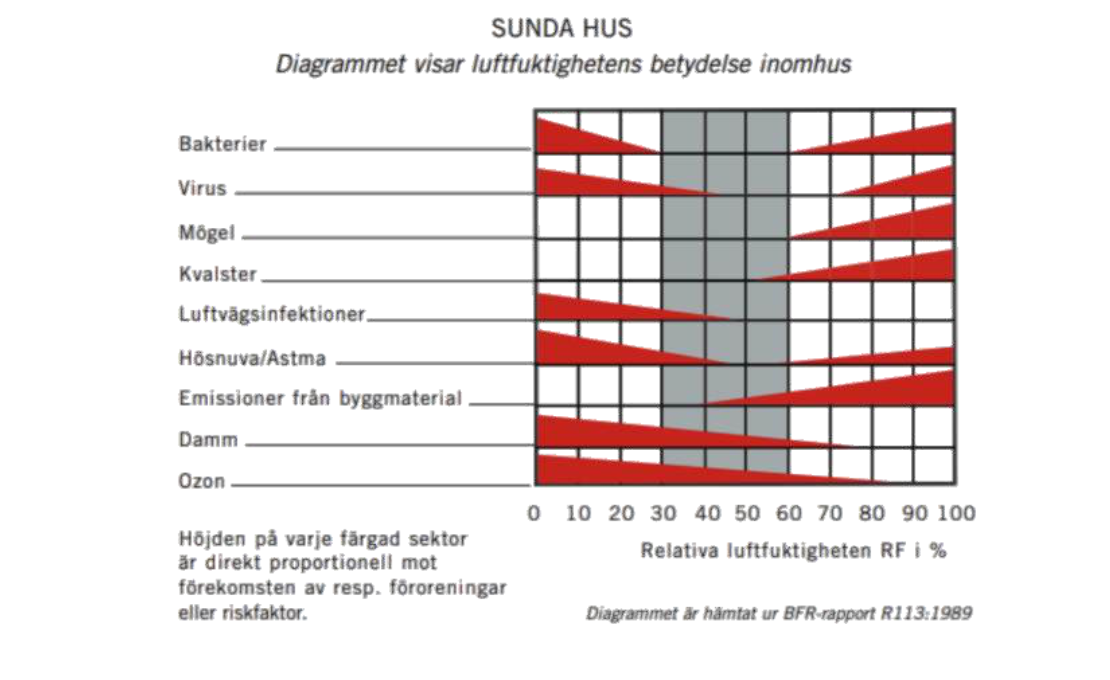

Mindre torr luft
Biofibre är prefabricerade vägg- och taksystem med träfiber eller hampafiber. Naturmaterial kan ta upp och avge fukt när klimatet varierar. Det bidrar till en jämnare luftfuktighet och minskar problemen med torr luft under vinterhalvåret. En bättre fuktbalans ger ett mer behagligt inomhusklimat och minskar behovet av attkompensera med tekniska lösningar. Torr luft kan bidra till kliande ögon, mer damm, irritation i luftvägarna och bättre förutsättningar för vissa virus att spridas. Normal relativ luftfuktighet i Sverige är under vinterhalvåret ofta mellan 10-20 % men vi trivs som bäst mellan 30-60 % RF som ses i bilden. Då är även problemen som minst. Med naturliga material behöver man inte heller vara rädd för den högre fuktigheten då naturliga material klarar svängningarna över året bättre än konventionella material. Väggarna är diffusionsöppna, det innebär att fukt kan vandra och minskar risk för fuktskador samtidigt som väggarna är lufttäta. EVIA har i projekt både uppnått passivhusstandard gällande energi och lufttäthet samtidigt som byggnaden klassas som Miljöbyggnad

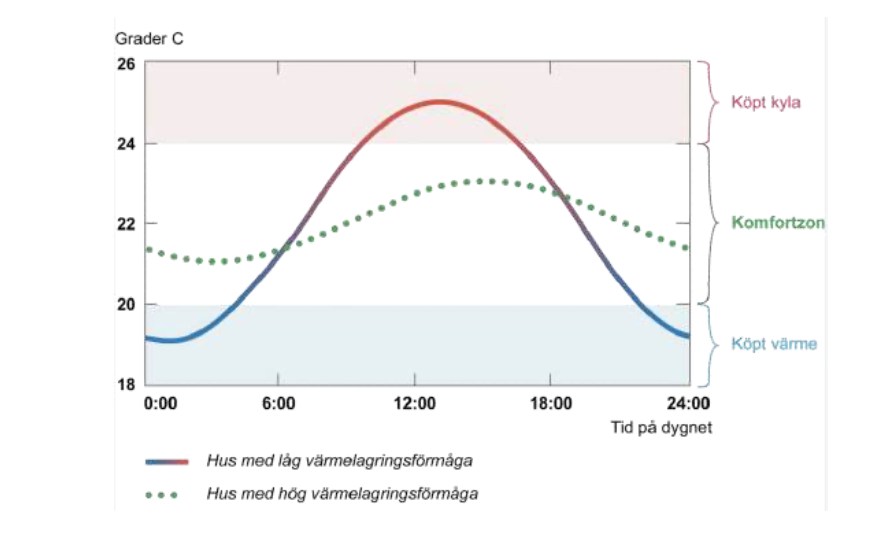

Jämnare temperatur, svalare byggnader på sommaren
Materialen hjälper även byggnaden att hålla en jämnare temperatur över dygnet. Det skapar en stabilare inomhusmiljö, även under varma sommardagar. Det minskar behovet av aktiv kyla och håller nere energin för uppvärmning, då dagens värme lagras till natten. Byggnaden får en högre termisk tröghet som är märkbar.
Lugnare miljö, bättre ljudegenskaper
Ljudmiljön är särskilt viktig i gruppboenden. Biofibre väggar har i projekt uppnått en ljudreduktion på 52 dB. Det minskar störande ljud utifrån och skapar lugnare rum.
Drygt var femte vuxen svensk upplever varje vecka besvär som de kopplar till inomhusmiljön enligt folkhälsomyndigheten. Det kan handla om huvudvärk, trötthet eller irritation i ögon, näsa och luftvägar. För människor som tillbringar en stor del av sin tid inomhus får byggnadens material och utformning extra stor betydelse. För personer med autism, neuropsykiatriska funktionsnedsättningar eller annan sensorisk känslighet kan detta göra stor skillnad i vardagen.
EVIA Koljern - För att bygga hållbart måste man börja från grunden
Koljern-grunden är en komplett lösning för husgrund med över 20 års erfarenhet, som ersätter traditionell "platta på mark". Betong och cellplast utesluts helt tack vare ett byggsystem som utnyttjar Foamglas, ett cellglasmaterial som beprövats i över 100 år.
Låg klimatpåverkan & cirkulär. Reduktion av CO₂ med upp till 50 % jämfört med konventionell platta på mark. Alla material är demonterbara och återbrukbara.
Snabb och säker byggtid. Tidplanen håller geno prefabricering och utesluten torktid.
Energibesparande. Isolervärde som håller över tid och en konstruktion som utesluter köldbryggor. Betongplattan är normalt den största källan till köldbryggor.
Fukt-skadedjur- och brandsäkert.
Hälsosam inomhusmiljö utan emissioner.
Välbeprövat system med snabb och trygg byggprocess
EVIA Koljern-grund är utvecklad och granskad för att möta en bred kravbild och vara en del av samhällsprojekt med högt ställda klimat- och miljömål. Grundelementen av cellglas är prefabricerade och möjliggör kort byggtid med isoleringsvärde och prestanda som garanterat består över tid. Huset kan byggas direkt då ingen torktid behövs.
Sammanfattning
Ett bättre byggsystem för gruppboenden Gruppboenden ska byggas för människor som ofta tillbringar en stor del av sin tid inomhus. Därför behöver byggnaden skapa trygghet, lugn och ett sunt inomhusklimat under många år. Med Biofibre väggar och tak samt Koljern grund får beställaren prefabricerade byggsystem som minskar klimatpåverkan, kortar byggtiden och sänker riskerna i projektet. Biofibre ger bättre ljudmiljö, jämnare temperatur och bättre fuktbalans. Koljern ersätter traditionell platta på mark och byggs utan betongplatta och cellplast. Vi minskar risker, ger mindre spill, kortar byggtid och ger en ren arbetsplats.

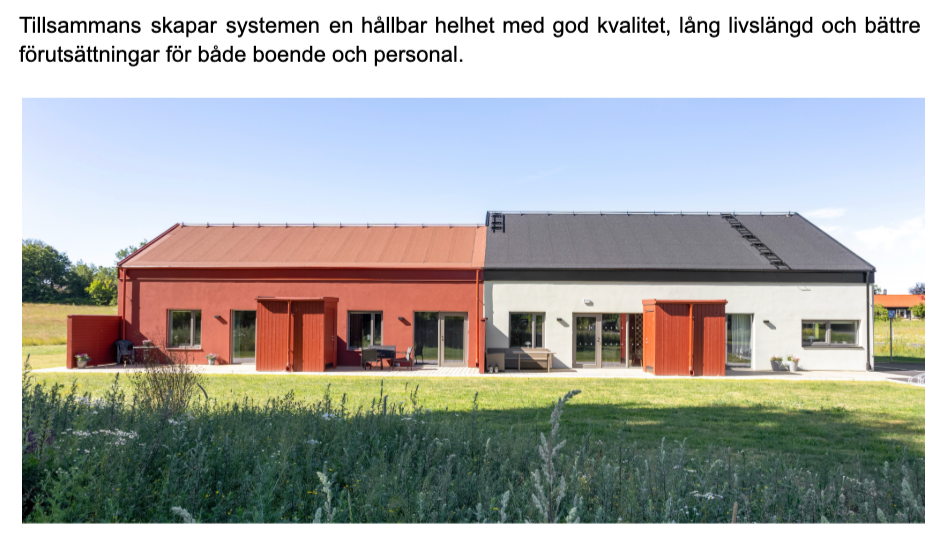

Tillsammans skapar systemen en hållbar helhet med god kvalitet, lång livslängd och bättre förutsättningar för både boende och personal.
Lägre miljö- och klimatpåverkan
Byggindustrin är en av de industrier som släpper ut mest koldioxid internationellt, och i Sverige står byggsektorn för ca 21% av alla CO2e utsläpp (7,8 miljoner ton koldioxidekvivalenter enligt Boverket). Ändå byggs det i rask takt på liknande sätt som det gjorts de senaste decennierna.
Många gånger kommer den största delen av en byggnads miljöpåverkan från grunden, speciellt platta-på-mark med cellplast och betong. I en skolbyggnad kan Koljern-tekniken reducera klimatpåverkan från traditionell grund med 50 %* (Skanska, Uppsala Universitet).
EVIAs grund med Koljern-teknik är listad i husproduktportalen och kan användas i Svanenmärkt byggande. Koljern-grundens miljövarudeklaration, EPD möjliggör miljöcertifiering enligt LEED och uppfyller samtliga kriterier hos BASTA-systemet för dig som miljöcertifierar enligt Miljöbyggnad eller BREEAM.
-
Koljern-grunden består av inerta material som glas och plåt, utan emissioner av kemikalier.
På byggarbetsplatsen sprids ingen plast och mikroplast som kan hamna i natur och vattendrag.
-
Då Koljern-grunden inte består av fossila material som t.ex plast så härrör klimatpåverkan till största del från energi vid tillverkning. Minimal inverkan på naturen eftersträvas genom att använda hög andel återvunnet material vid produktion.
Många byggprodukter har stor del av sina utsläpp vid energiåtervinning, förbränning, och är dessa baserade på fossilt material blir utsläppen väsentliga. Koljern-grundens beståndsdelar kan ej förbrännas.
Beroende på vilken grundkonstruktion Koljern-grunden jämförs med kan reduktion i CO2 se olika ut. I många fall kan reduktionen vara 50-70% om man ser till hela livscykeln.
Våra leverantörer arbetar idag för att sänka klimatpåverkan ytterligare genom ökad användning av förnyelsebar energi vilket skall ge Koljern-grunden ytterligare 50-80% reduktion från dagens klimatpåverkan.
Se vår EPD för att räkna på ditt projekt
-
Genom att vara ansluten till BASTA-systemet, där Koljern-grunden såväl som dess komponenter uppfyller samtliga kriterier, underlättas arbetet med att göra medvetna produktval och undvika ämnen med miljö- och hälsofarliga egenskaper.
Koljern-grundens registrering hos BASTA-systemet gör också att vi uppfyller Miljöbyggnads olika kriterier samt kriteriet MAT 07 i BREEAM.SE, med undantag för loggbokskriteriet vilket kommer att uppnås inom kort då produkten får sin eBVD.
EVIAs grund med Koljern-teknik är registrerad i Svanens husproduktportal vilket öppnar upp för möjligheten för Svanenmärkta byggnader i generation 3 att byggas med ett grundsystem helt fritt från betong och cellplast.
Koljern-grunden kommer även inom kort att deklareras enligt SCDP, för byggnader som uppförs enligt generation 4.
Cirkulärt byggande
Cirkulärt byggande är en fråga om design, process och materialegenskaper. Vi tar vara på alla dessa faktorer med Koljern-tekniken.
EVIAs grund med Koljern-teknik är designad för långsiktig funktion och återbruk. För att återbruk skall vara möjligt behöver ingående material behålla sin kvalitet och prestanda under hela sin livslängd, samt vara tillgängliga genom icke-destruktiv demontering. Detta är mycket ovanligt bland traditionella lösningar och material, men något som möjliggörs med Koljern-tekniken.
I de fall återbruk inte är aktuellt kan delar av konstruktionen återanvändas eller återgå till materialåtervinning. Cirkeln förblir sluten.
-
Koljern-grunden skruvas samman för enkel framtida demontering eller ombyggnation. Isoleringsskivor och stålbalkar i systemet kan enkelt separeras.
En traditionell betongplatta är mycket svår att demontera för återbruk där sannolikt materialen går till deponi eller förbränning.
-
EVIAs grund är gjord för att hålla sin prestanda och funktion bortom 100 år, vilket möjliggör återanvändning och cirkulär byggnation.
Materialen i Koljern-grunden skall fortsätta att vara i tjänst efter byggnadens livslängd, vilket ger fastighetsägaren en resurs som kan användas i framtiden med mycket god ekonomi och låg klimatpåverkan.
Bra produkter har ett värde även i framtiden och kan därmed säljas till andra intressenter, en möjlighet som fått begreppet Urban Mining
-
Glas och stål är bland få material som kan återvinnas till 100% och bli nya produkter utan förlorade egenskaper. Detta är förutsättningar för ett cirkulärt kretslopp.
Koljern-systemet är konstruerat av återvunnet glas och plåt, där båda material kan återbrukas eller återvinnas fullt ut.
Foamglas kan återbrukas utan förlorade egenskaper, användas som markfyllning eller återvinnas 100% för produktion av nytt Foamglas.
Plåtlättbalkar kan bli nya produkter i stål och återgå till stålets kretslopp.
-
Foamglas framställs med ca 60% återvunnet glas.
Plåtlättbalkar i konstruktionen produceras av SSAB och består idag av ca 20% återvunnet material.
En betonggrund skall i regel torka färdigt innan golv kan läggas, vilket kan ta upp till 12 månader. Denna process försenar projekt och förlänger byggtiden, samt kan bidra till framtida fuktskador, en otrevlig arbetsmiljö för byggare och onödigt bundet kapital.
Koljern-tekniken behöver ingen torktid och möjliggör därför en effektiv byggprocess där stommen kan resas samma dag grunden är monterad. Byggnation under vintern eller ute i skärgården är ytterligare situationer som kan underlättas med Koljern-tekniken. På så vis förkortas byggtiden, där risk minimeras och ekonomi optimeras för ditt projekt.
Kortare byggtid och minskad risk
-
Kostnader för byggnation och bundet kapital ökar mot projektets slut, där tid får en avgörande roll i lönsamheten.
Med god planering kan betongfri grundläggning med Koljern-teknik korta total anläggningstid
-
Arbeten med betong kan vara oförutsägbart och innebära risker beroende på säsong.
Efterarbeten i betong kan vara kostsamt, och att flyta rör som hamnat fel är problematiskt i en betonggrund.
Att anlägga en grund utan moment med betong gör projekteringen mer förutsägbar och att flytta och justerar rör är enkelt med handverktyg.
-
Monteringstid för Koljern-grunden varierar beroende på projektets storlek, utformning och komplexitet.
En generell tidsuppskattning är 0,3-0,45 mantimmar per m2 grund, från färdig grusbädd.
Endast momentet med Koljern-element behöver lyftanordning som kranbil, där andra moment utförs för hand och utan specialverktyg.
-
Två potentiellt stora problem hos betonggrunder ligger hos den traditionella cellplastisoleringen, som efter byggnation inte kan bytas ut.
Vi har sett många exempel på när myror tagit sig in i unga hus och etablerat bon i grundens cellplast. Detta kan både underminera konstruktionen såväl som att myrkolonien sprider sig upp i stommen.
Det finns även möjlighet att cellplastisolering tar upp fukt från marken och därmed förlorar sin isoleranade förmåga.Vi anser att dessa två risker i sig inte möjliggör en långsiktig byggnad, och tack vare Foamglas kan vi tryggt garantera att dessa risker aldrig inträffar.
Kvarteret Biljetten i Malmö består av 12 stadsradhus i 3,5 plan, Kl-trä och Koljerngrund. Projektet tog 6 månader att färdigtälla från färdig grusbädd till slutbesiktning, ett bevis på att rationellt byggande möjliggörs av hållbara lösningar
Hälsosamt inomhusklimat
Vår drivkraft är att skapa hälsosamma inomhusmiljöer för barn, brukare och personal i våra samhällsbyggnader och skolor.
Antalet svenskar med astma har fördubblats de senaste 20 åren, och att ständigt befinna sig inomhus omringad av kemikalier som brandskyddsmedel, mögelhämmare, mjukgörare, plaster och emissioner har varit en bidragande faktorer till detta.
Vi sätter människan först, därför prioriterar vi hälsosamt inomhusklimat utan inbyggda kemikalier, hälsovådliga emissioner eller obehagliga odörer. Genom att använda säkra konstruktioner och material skapar vi förutsättningar för att minska sjukdomar och ge bättre miljöer för en hälsosam vardag.
-
Betong har en lång torktid som inte alltid respekteras i byggen med tight deadline. Därför kan fukt från betongen smyga sig upp i byggnaden och skapa reaktioner med andra material.
Foamglas är ett torrt glas-material som inte kan påverkas av vatten eller fukt och därmed ger förutsättningar för att varken hålla fukt eller ta upp det över tid.
-
Kemiska emissioner beror ofta på betongens alkaliska effekt i kontakt med andra material eller organiska föreningar i kontakt med fukt.
EVIAs grund med Koljern-teknik släpper varken ut 1-Butanol eller 2-etylhxanol, de två vanligaste emissionerna som försämrar luftkvalité, släpper ifrån sig en odör och kan leda till sjukdom bland människor.
Med EVIAs grund i Koljern-teknik undviks emissioner helt då materialen inte har några emissioner eller kan ta upp fukt under hela byggnadens livslängd
-
Foamglas-isoleringen i Koljern-grunden tappar aldrig sin isolerande förmåga. Det beror på att materialet inte degraderas eller tar upp fukt, som andra isoleringsmaterial kan göra.
Av denna anledning kommer Koljern-grunden ha samma goda isoleringsförmåga under hela husets livslängd.
Villa Sörböle utanför Umeå
Framtidssäkrad teknik
Vi anser att byggindustrin idag tänker för kortsiktigt, såväl när det kommer till utsläpp som livslängd av byggnader och material. Vi garanterar att materialen i våra husgrunder har en livslängd på över 100 år för att möjliggöra en ny typ av långsiktighet. Vi och våra leverantörer utvecklar ständigt teknik och process för att ligga i framkant ur ett hållbarhetsperspektiv. Vi tror på transparens och samarbeten för att ta fram lösningar på till en hållbar omställning inom byggsektorn.
Med våra leverantörers satsningar på energiomställning inom produktion ser vi att Koljern-grunden är en framtidssäker byggnadsteknik som erbjuder stora klimatvinster redan idag, och ännu mer i framtiden.
-
Foamglas har idag ett starkt hållbarhetsarbete för att säkerställa klimateffektiv produktion.
I dagsläget används grön el och el från egna vindkraftverk samt stor andel återvunnet material.
Idag pågår energieffektivisering av hela produktionsprocessen och utfasning av fossila energikällor.
SSAB är leverantör av stålet som används i Koljerns plåtlättbalkar. Med Hybrit och liknande projekt kommer fossilfritt stål bli en möjlighet.
På så vis kommer Koljern-grunden från dagens nivåer kunna reducera sitt klimatavtryck med ytterligare 50-90% i olika steg. Det ser vi som en framtidssäker teknik.
-
Vi får ibland frågan om det finns brist på råvaror för våra produkter.
I de analyser vi gjort av det material som används till att producera Foamglas så är det långt kvar innan det blir en bristvara. Merparten av det glas som används kommer från planglas och bilrutor och oftast bara inom ett litet upptagningsområde kring varje fabrik.
-
Graden återvunnet material kommer att gradvis ökas både i stål och Foamglas.
Vi arbetar med rutiner för retur av Foamglas och spill från arbetsplatser samt återtag av hela Koljern-system från våra kunder. På detta sett kan vi minimera spill och hitta ekonomiska modeller för cirkulärt byggande
Teknik och Specifikationer
Nedan finner du teknisk information och videos som förhoppningsvis ger dig ytterligare klarhet kring bland annat skadedjur, köldbryggor, montering och hållbarhet.
-
Alla grunder mår bra av att använda Foamglas som isoleringsmaterial. Koljern-grundens fokus är de byggnader som även går att anlägga utan betong.
Störst klimatnytta med Koljern-grunden nås när det finns en relativt stor grundyta i förhållande till antal våningar. Av den anledningen lämpar sig samhällsbyggnader och skolor i detta segment.
Laster från stomme utgör en begränsning till vilka byggnader som lämpar sig, där vi generellt ser möjligheter under 5 våningar.
Vi anpassar varje Koljern-grund specifikt för varje projekts behov, som tex kan vara nivåskillnader, punktlaster, förhöjd sockel, hissgrop mm.
-
-
Se gärna vår monteringsfilm av Koljern-grunden
-
Såhär monteras en Koljern-grund,
Kostnadsfri inspirationsföreläsning och utbildning
Vill ni veta hur framtidens gruppboenden kan byggas med lägre klimatpåverkan, bättre inomhusklimat och lägre risk i projektet?
EVIA erbjuder en kostnadsfri inspirationsföreläsning för kommuner, fastighetsägare, projektledare, arkitekter och andra aktörer som planerar eller bygger LSS-boenden, BMSS-boenden och äldreboenden.
Under föreläsningen går vi igenom:
hur byggnadens material påverkar hälsa, ljudmiljö, temperatur och luftfuktighet
hur prefabricerade byggsystem kan korta byggtiden och minska riskerna
hur klimatpåverkan kan minska genom att ställa rätt krav
varför helhetskalkylen ofta är viktigare än lägsta byggkostnad
Vi tar med fysiska modeller av hållbara byggsystem så att ni kan se, känna och förstå lösningarna på plats. Föreläsningen kan hållas som lunchföreläsning, intern utbildning eller projektgenomgång.
Den anpassas efter era behov och kräver inga förberedelser från er sida. Föreläsningen kan anpassas mellan 30-60 minuter så att den passar ert schema.
Presentationen är ett enkelt första steg mot bättre boenden för både boende, personal och samhälle.
